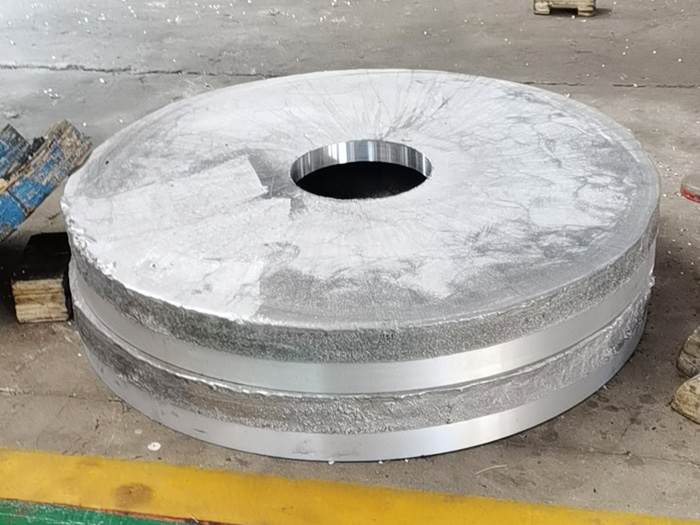

低壓鑄鋁件采用低壓鑄造工藝，鋁液在壓力下平穩充型、凝固成型，鑄件組織致密、無卷氣與夾渣缺陷，氣密性與強度優于普通砂鑄。可生產形狀復雜、壁厚均勻的精密鋁件，尺寸精度高、機加工余量小，適合泵體、閥體、殼體、汽配等高強度、高密封性部件，成品率高、穩定性好。
低壓鑄鋁件可以進行陽極氧化，但效果受材質、內部組織、表面狀態影響大，整體優于砂鑄、略遜于壓鑄，是工業精密鋁件常用的表面處理方式之一。
低壓鑄造在0.02~0.05MPa 低壓下充型凝固，鑄件組織致密、氣孔少、夾渣輕，沒有高壓壓鑄那樣嚴重的皮下氣孔和含硅高、含油多的問題，因此陽極氧化后不易起泡、不易發花，外觀與耐蝕性穩定。這是它比普通壓鑄更適合陽極氧化的核心原因。
材質是關鍵因素。Al-Si7Mg、A356、ZL101、ZL104等鑄造鋁合金是低壓鑄造常用材料，硅含量適中，氧化后呈均勻啞光白、淺灰或本色，效果良好。若硅含量過高，氧化層易發灰、發暗；含銅、鐵過高則易出現斑駁、色差。
鑄件表面質量直接影響氧化效果。低壓鑄鋁件表面光潔度高，無砂孔、渣孔時，氧化層均勻美觀；若存在局部疏松、針孔，氧化后會暴露明顯。因此一般需輕微機加工或拋光再氧化，效果更佳。
陽極氧化后可提升硬度、耐磨性、耐腐性，并實現上色（黑、紅、藍、金等），滿足裝飾與防護需求。但要注意：鑄造鋁無法達到擠壓鋁型材的純白高亮效果，通常為啞光或半光亮質感，屬于正常工藝特性。
低壓鑄鋁件非常適合陽極氧化，只要材質選用合理、鑄造工藝控制穩定、表面預處理到位，能獲得合格美觀的氧化層，廣泛應用于泵體、閥體、殼體、汽配、通訊結構件等對外觀和耐蝕性有要求的精密部件。
