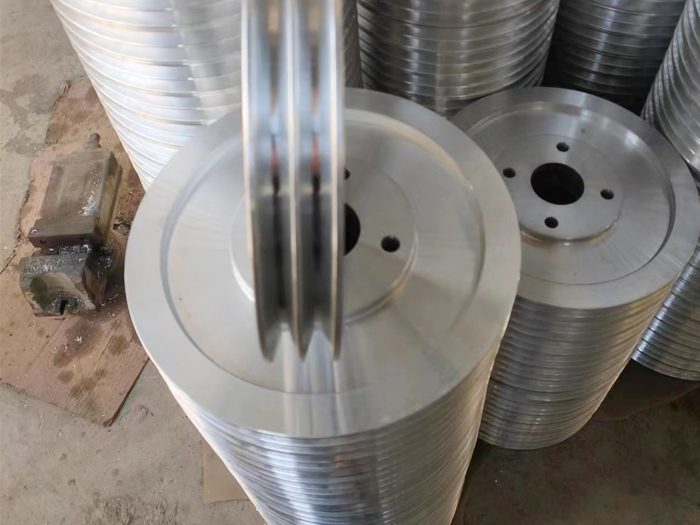

數(shù)控車床加工鑄鋁件，利用數(shù)控系統(tǒng)控制切削參數(shù)，適配鑄鋁材質(zhì)硬度低、易切削特性。加工精度高、表面光潔度好，可快速完成外圓、內(nèi)孔、端面等復(fù)雜輪廓加工，效率優(yōu)于普通車床。產(chǎn)品尺寸穩(wěn)定、一致性強(qiáng)，適配機(jī)械、船舶、汽配等零部件批量生產(chǎn)，滿足高精度、輕量化裝配需求。
數(shù)控車床加工鑄鋁件時(shí)，因材料強(qiáng)度低、導(dǎo)熱性好、毛坯內(nèi)應(yīng)力大，極易出現(xiàn)變形，需從裝夾、工藝、切削、時(shí)效等多方面綜合控制，以維持尺寸與形位精度。
裝夾是防變形關(guān)鍵。薄壁、盤套類鑄鋁件應(yīng)采用開(kāi)縫套筒、軟爪或花盤裝夾，增大接觸面積，減小局部夾緊力；軸類件優(yōu)先一夾一頂或兩頂 尖定位，避免單邊夾緊應(yīng)力集中。粗加工后適當(dāng)松夾，釋放應(yīng)力再精加工，可有效減少?gòu)椥宰冃巍?br /> 工藝路線需遵循粗精分開(kāi)、去應(yīng)力優(yōu)先原則。鑄鋁毛坯建議進(jìn)行人工時(shí)效或自然時(shí)效處理，消除鑄造與加工內(nèi)應(yīng)力。粗加工留 0.5–1mm 余量，半精車后暫停散熱，再進(jìn)行精車，避免一次切削過(guò)深導(dǎo)致溫升與應(yīng)力疊加。
切削參數(shù)與冷卻直接影響變形。選用高轉(zhuǎn)速、適中進(jìn)給、小切深，減少切削力與切削熱；刀具采用 PCD 或大前角鋒利硬質(zhì)合金刀片，降低切削阻力。需使用切削液充分冷卻，及時(shí)帶走熱量，防止工件熱脹冷縮導(dǎo)致尺寸漂移。
此外，編程時(shí)采用順銑切削，優(yōu)化走刀路徑減少振動(dòng)；加工后避免立即檢測(cè)，待工件冷卻至室溫再測(cè)量。對(duì)于精度要求高的零件，可增加二次時(shí)效與半精加工工序，通過(guò)多道次去應(yīng)力，穩(wěn)定尺寸，從源頭控制鑄鋁件變形問(wèn)題。
